製作例
ご覧になる製作例を以下からお選びください。

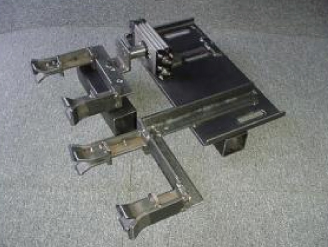

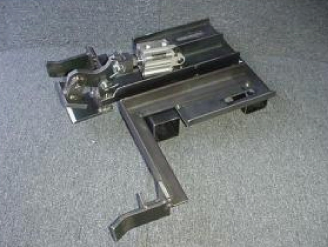

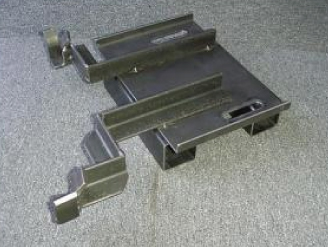

アングル組み合わせ
市販のアングルを組み合わせて製作してあります。
製品受け部はパネル形状合わせを行います。
製品受け部はパネル形状合わせを行います。

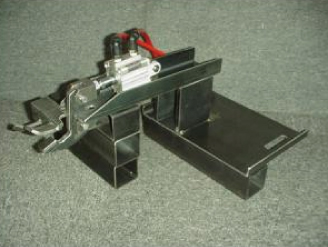

クランプ機構追加
シリンダーによるクランプ機構を追加したものです。
反転機構追加
アクチュエータによる反転機構を追加したものです。

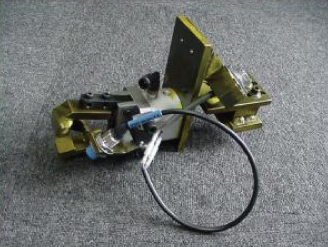

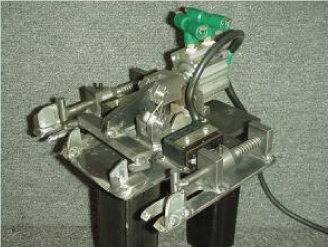

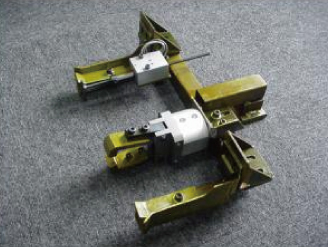

クランプ機構
シリンダーで製品を確実につかみます。

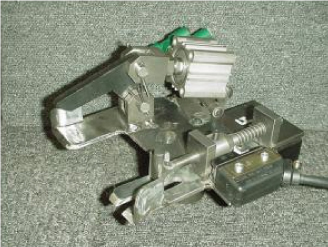

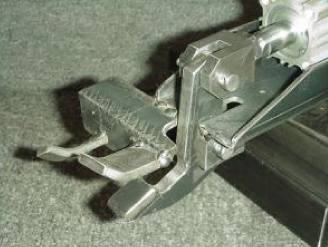

左図のクランプ部拡大図
グリッパージョー( 1支点ハンド ) で製品を確実につかみます。

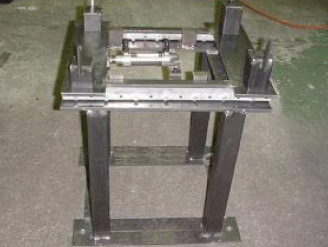

移動機構
フィードストロークを変更する為のシリンダーによる移動機構です。

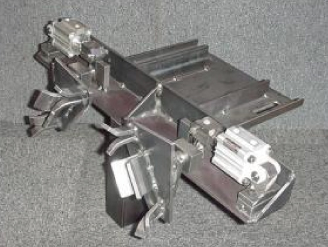

角度変換機構
プレス方向を変更する為のシリンダーによる角度変換機構です。
上図 作動部の拡大図です。

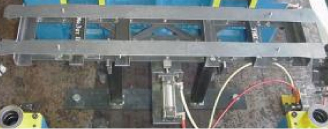

間隔変更機構
製品を分断後に間隔変更するための機構です。

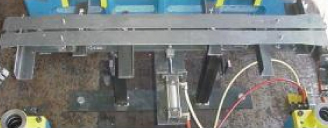

間隔変更前( 75mm間隔 )
間隔変更前( 75mm間隔 )
